Bloc Polystyrène expansé

Coupe du mur avec panneaux Inerisol 1200 x 250 x 220

Le schéma ci-dessous représente la version en épaisseur en 220 mm (R >6.7 m².K/W)

Une variante de ce panneau existe sans encoches à queue d’aronde à l’extérieur, pour la version avec finition Revêtement plastique épais (RPE).

Les panneaux de 120 mm d’épaisseur ont les mêmes caractéristiques physiques et dimensionnelles sauf l’épaisseur.

                                                                   Plan des panneaux en PSE moulé ici en version enduit hydraulique.

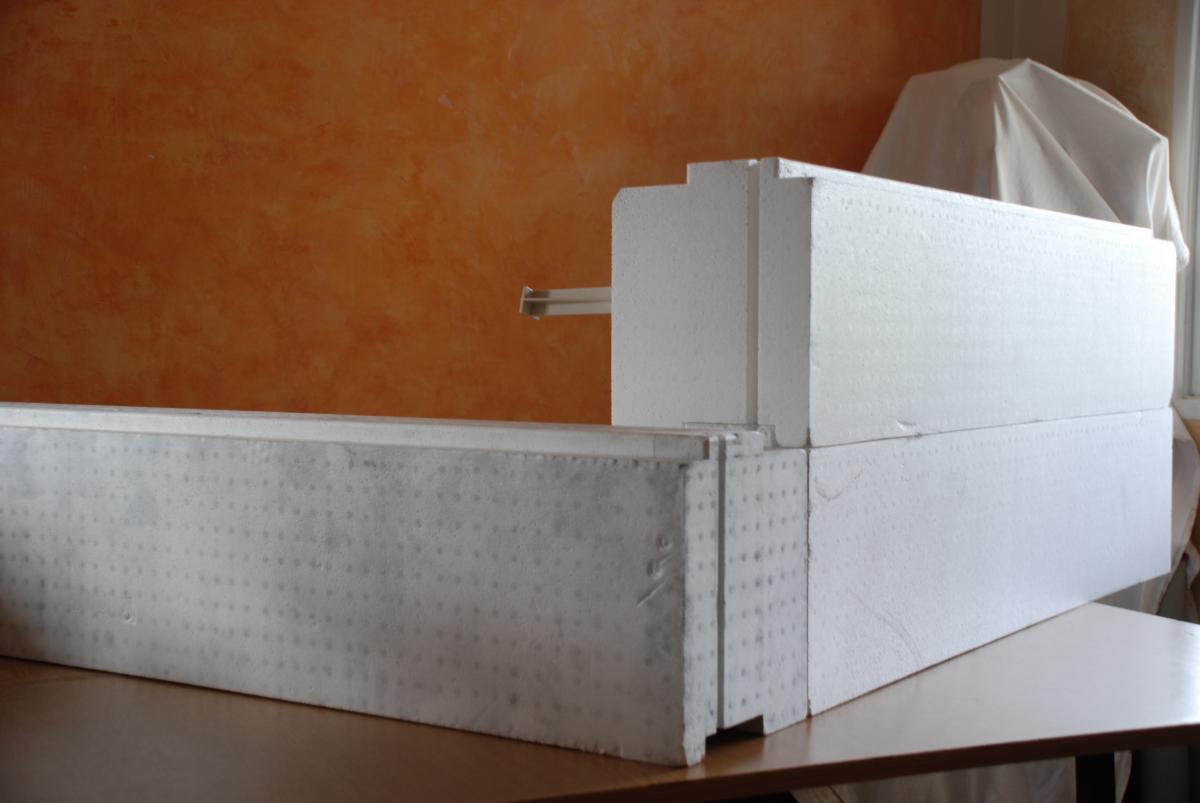

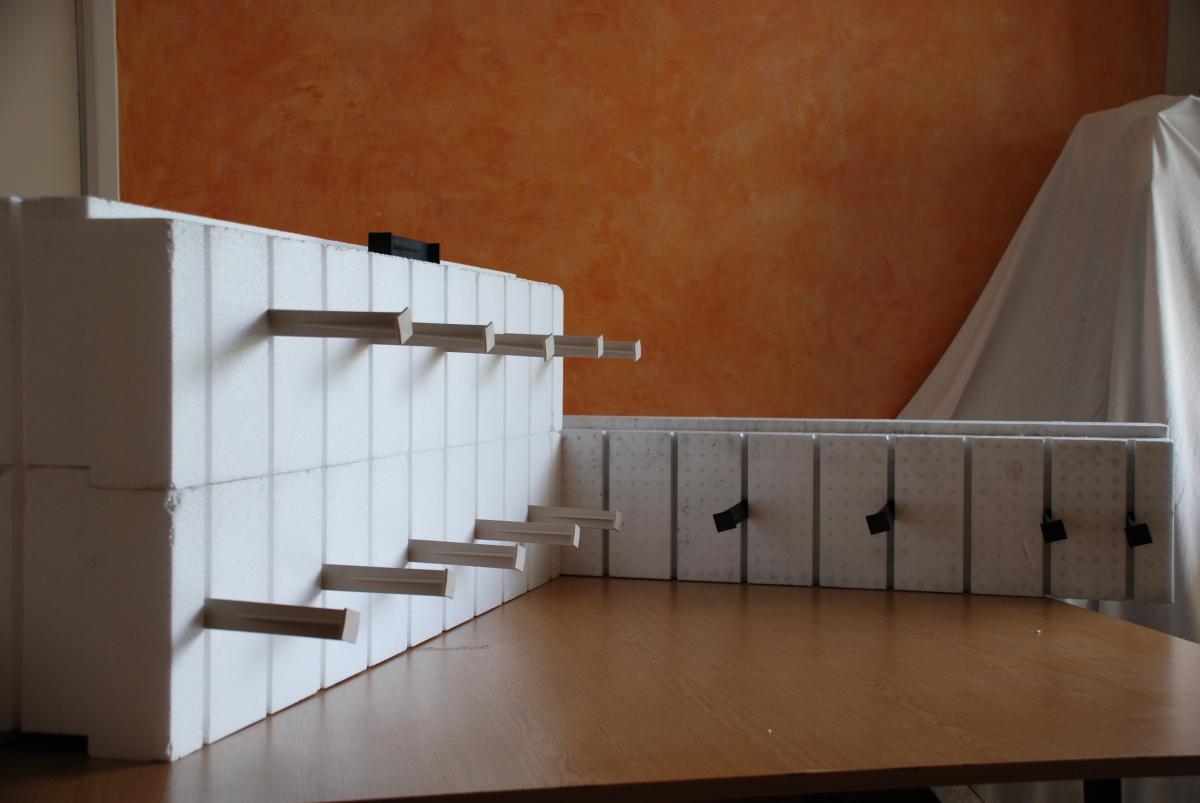

Vues extérieure, latérale et intérieure (avec écarteurs) du panneau INERISOL®.

Les profilés seront du type de celles utilisées dans les procédés d’Isolation par l’extérieur, sous l’appellation profilés de départ. Elles seront adaptées à l’épaisseur du polystyrène et de l’enduit.

Contrôles qualité de production du panneau INERISOL®.

Il s’agit de « panneaux coffrants » en polystyrène moulé fabriqués par la Société ISOBOX.

  • Matière :       PSE
  • Coefficient lambda <=0.035W/(m.K)
  • Dimensions           :           1200 x 270 x 220 mm3
  • Densité :       20 kg/m3
  • Poids :          0.685 kg ± 7%
  • Conditionnement     Simple houssage PE

Son unité de fabrication de VENDARGUES qui réalisera nos panneaux est certifiée ISO 14001.

Les contrôles :

  • Contrôle dimensionnel au démarrage de la production et ensuite une fois par semaine de production.
  • Contrôle du poids 3 fois par semaine.
  • Contrôler la densité de la matière 1 fois par semaine et par épaisseur.
  • Contrôler la conductivité 1 fois par semaine.
  • Une gravure indiquant le mois et l’année de fabrication

Classement des produits

Le traitement d’ignifugation de la matière première permet d’obtenir sur d’autres produits fabriqués sous CSTBat

un classement Ed2.

Le certificat de qualification ACERMI donnera les valeurs suivantes

  • I 2 ou 3   incompressibilité
  • S 4          stabilité dimensionnelle
  • O 3         comportement à l’eau
  • L 4          limite des performances mécaniques de traction
  • E 2 ou 3  perméabilité à la vapeur d’eau

Possibilité de longueur en 1160 mm pour envoi par container .



Le bloc PSE utilisé pour les tableaux de baies sera de la même densité que celui des panneaux INERISOL®.

Il sera découpé conditionné en longueurs de 2m  et d’une section (épaisseur x largeur) de 7 x 15 cm².
