EXEMPLE : MAISON MODELE CARREE 120 M2 HABITABLE SITUE EN ZONE H2C



IMPORTANT : Cette construction a été réalisée dans un but comparatif économique,

la performance thermique peut en être améliorée.



ORIENTE NORD - SUD Spécifications :

Département sélectionné : HAUTE-GARONNE Numéro : 31

Zone climatique : H2c Altitude : 190 m

Exposition aux bruits générale : BR1

Surface habitable = 120 M2 (126M2-6M2 cloisons)

Surface plafond = 126,00 M2 Surface sol = 126.00 M2

Surface huisseries = 20.53 M2 soit 17 % de la surface habitable (dont 48 % orienté Sud, 10 % orienté Est, 18 % Ouest et 23 % Nord)

Nombre pieces principales = 5 ; Salle de bain = 1; Salle d'eau = 1 ; Wc = 1

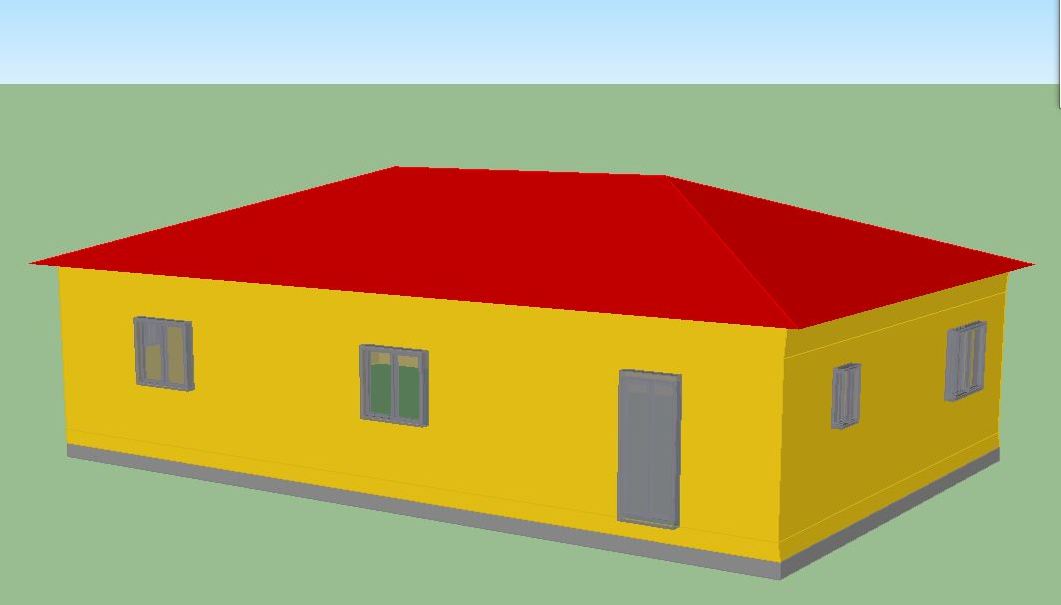

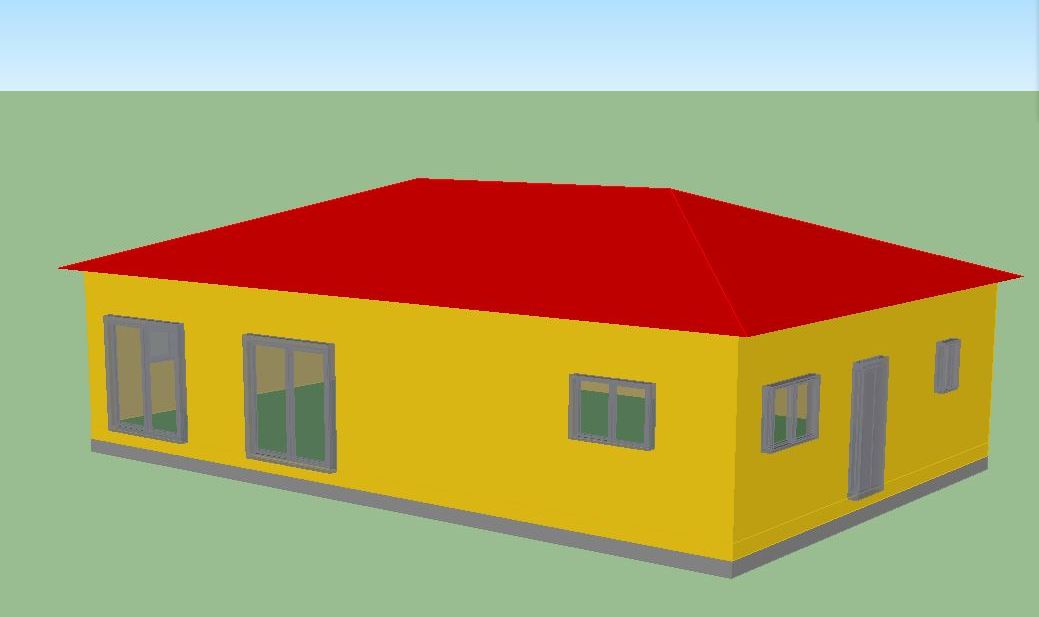

    Façade Nord - Ouest                                                                                                           Façade Sud - Est



DESCRIPTIF TECHNIQUE :



Plancher sur Vide sanitaire :  Up 19

Mur extérieurs :                                   INERISOL 220 mm (Isolant)

Toiture :                                   Fermette Placo + 2 couches croisées LV GR32 200 mm

Huisseries :                                               PVC Uw 1.4 avec Volets Roulants Porte Entrée Ud 1.2

Ventilation Double Flux :       Type ATACAMA Gaine 100% en partie Chaude

Eau chaude sanitaire :                  Solaire type Solério Atlantic 6M2

Chauffage :                                               Radiateur effet joule (Radiateurs Radians)



Production énergie :                       21 panneaux photovoltaiques Production annuelle 8 700 Kw

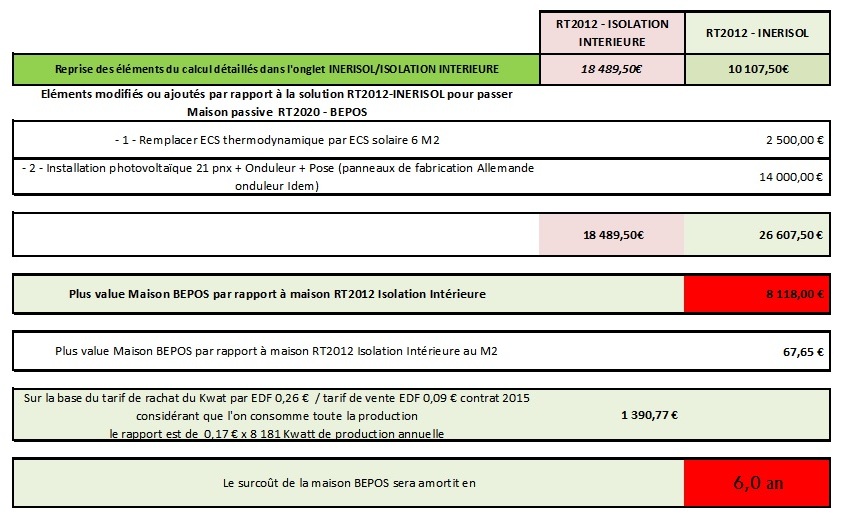

Coût de la construction calculé par rapport à une construction parpaings isolation intérieure répondant aux critères de la RT 2012

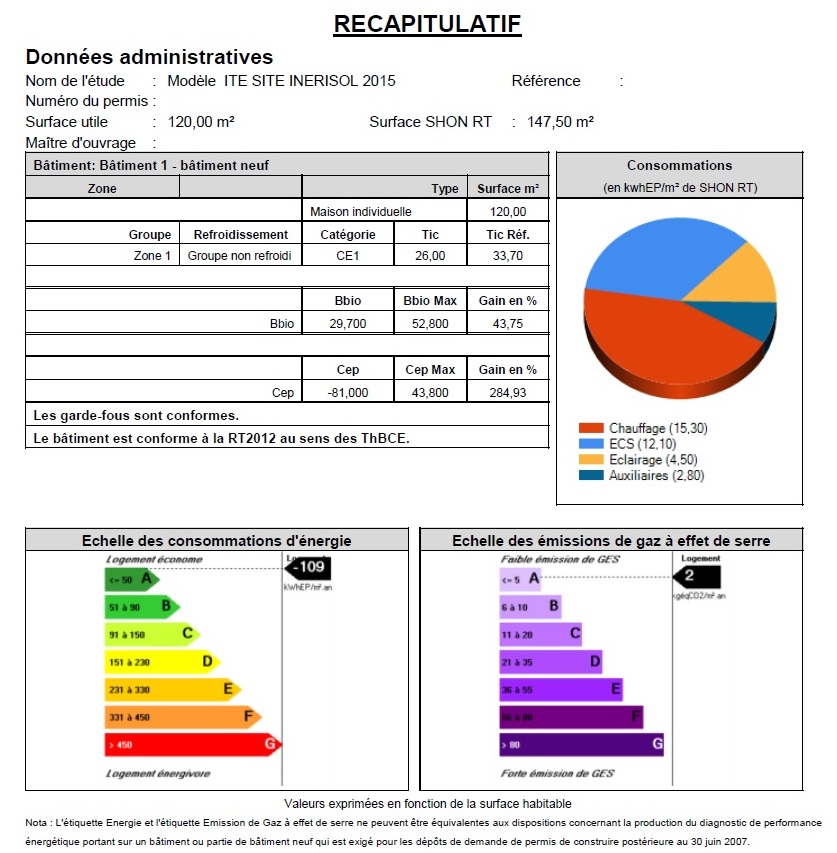

EXTRAIT DE L'ETUDE REALISEE - LOGICIEL ETUDE THERMIQUE PERRENOUD U21 AGREE CSTB

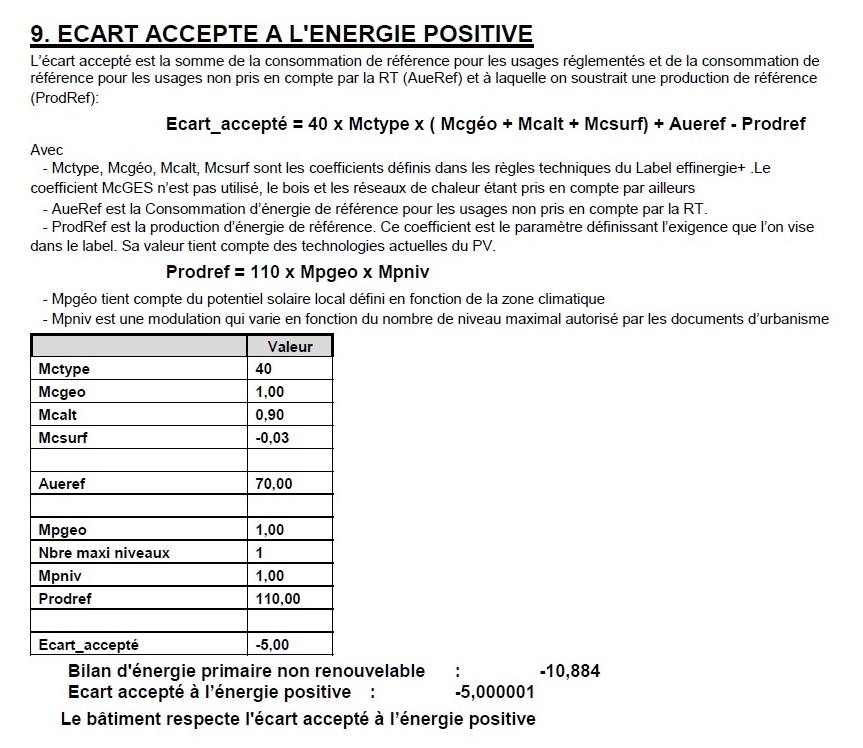

EXTRAIT DE L'ETUDE REALISEE - LOGICIEL ETUDE THERMIQUE PERRENOUD U21 AGREE CSTB

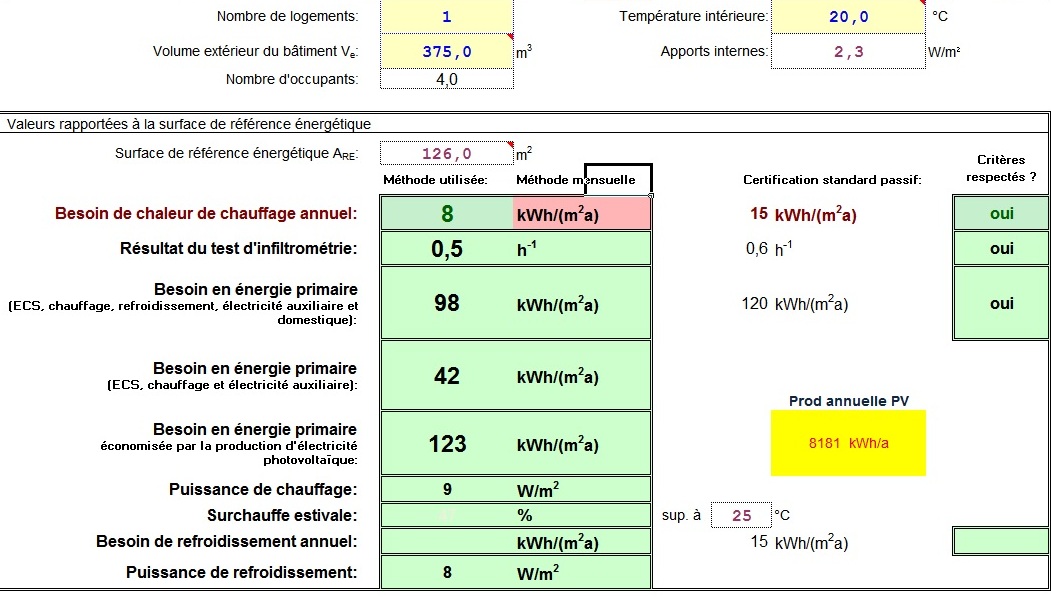

                     EXTRAIT DE L'ETUDE REALISEE - LOGICIEL PHPP
